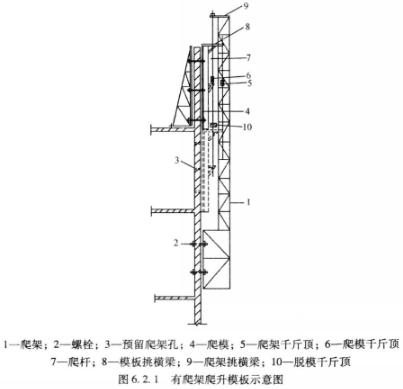

有爬架爬升模板由模板、爬架和爬升設備三部分組成，如圖6.2.1所示。

（1）模板

爬模的模板與大模板相似，構造亦相同，其高度一般為高層加100-300mm，增加部分為模板與下層已澆筑墻體的搭接高度，用做模板下端定位和固定。為了減少模板之間的拼接和提高墻面的平真度，應使模板的寬度盡量大。

在模板外側必須設懸掛腳手架，供模板裝拆、墻面清理及嵌填穿墻螺栓洞等工作之用。懸掛腳手架的角鋼焊在模板豎向大肋上，其寬度為600-900mm，高度為4-5步高，每步高1800mm，起重有2-3步懸掛在模板之下，每步均鋪滿腳手扳，外側設欄桿和掛安全網。

（2）爬架

爬架的作用是懸掛模板和爬升模板。爬架由支撐架、附墻架，挑橫梁、爬升爬架的千斤頂架（后吊環）等組成。支撐架由4根角鋼組稱，一般做成2個標準節，使用時再拼接，支撐架的尺寸除了滿足強度、剛度、穩定性等條件外，還要滿足操作人員的工作面要求，保證操作人員在支撐架內上下活動時安全自如，一般不小于650mmx650mm。

附墻架由附墻螺栓與墻體相連，作為爬架的支撐體。螺栓的位置應盡量與模板的穿墻螺栓孔相符，以減少墻上的留孔數目，附墻架的位置若在窗洞口處，也可以李彤窗臺作為支撐。

爬架頂端一般要超出上一層樓層0.8-1.0m，而下端附墻架應在拆模層的下一層，因此，爬架的總高度為3-3.5個樓層高度。爬架的支撐架與墻面的距離一般應保持0.4-0.5m，以便模板的裝拆。挑橫梁、千斤頂架的位置，要與模板上相應裝置處于同一豎線上，以便千斤頂爬桿或環鏈呈豎直，使模板或爬架能豎直爬升，提高安裝精度。

（3）爬升裝置

爬升裝置有環鏈?zhǔn)掷J。單作用液壓千斤頂，雙作用液壓千斤頂和專用爬模千斤頂?shù)?。環鏈?zhǔn)謩雍J是目前應用最廣泛的一種爬升設備，利用人力拉動環鏈?zhǔn)蛊鹬劂^上升，每個爬架出設兩個環鏈?zhǔn)謩雍J。專用爬模千斤頂是一種長沖程千斤頂。活塞端連接模板，缸體端連接附墻架，不用爬桿和支撐架，進油時活塞將模板舉高一個樓層高度，待墻體混凝土達到一定強度，模板作支撐，拆去附墻架的螺栓，千斤頂回油，活塞回程將缸體同附墻架爬升一個樓層高度。這種千斤頂?shù)男矢?、省去了支撐架、操作簡便、但成本較高。

文中介紹的起重葫蘆采用的事手拉葫蘆，其實現在很多爬架公司均采用的是環鏈電動提升機，不但節省了人力，同時也也提高了工作效率。
