落地式外腳手架雖然給高層建筑外檐結構與裝修工程的施工帶來較多方便,但耗工耗料較大,工期也相應拖長,因此,在有些地區建筑結構工程施工中,多采用外掛腳手架。外掛腳手架的架體可根據施工要求做成單層或多層操作層,縱向按一定長度形成一個單元,步高可取1.83m。另外,這種外掛腳手架往往與裝修工程綜合考慮,合二為一,在結構施工階段為外掛腳手架,到裝修施工階段只是把隨結構施工升高的懸掛點改為從屋頂?shù)鯍?即為吊籃架子。

外掛腳手架,是在結構構件內埋設掛鉤環或預留孔洞,洞內穿上帶掛鉤的螺栓,將腳手架掛在掛鉤上,隨結構施工往上逐層提升。有的外掛架子,是先外掛一個支承三角架,將架子放置在三角架上,架子上面再用鋼絲繩拉緊與建筑物固定外掛腳手架設計的關鍵是懸掛點(采用三角鋼架時還應包括三角鋼架的設計),懸掛點一般做法是預埋鋼筋環或預。

留孔洞后穿螺栓固定,預埋鋼筋環和固定螺栓均要認真進行設計計算。采用外掛腳手架,由于對建筑結構附加了較大外荷載,對建筑結構也要進行驗算和加固。在投入使用前,要在接近地面的高度做荷載試驗,以檢驗懸掛點的強度、焊接與預埋的質量,防止事故發生

(一)無托架外掛腳手架

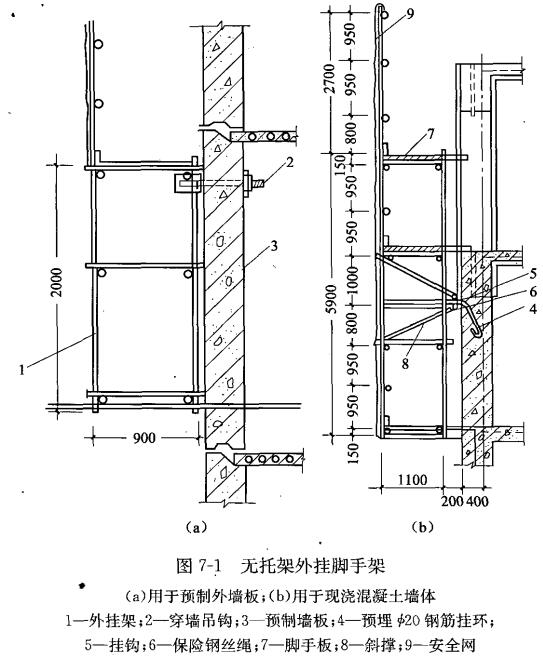

無托架外掛腳手架有兩種形式,一種形式是在每層預制外墻板或現澆外墻上預留孔洞,用帶掛鉤的螺栓將掛鉤固定在墻體上,當下一層結構施工完后,可用塔吊將架子掛在固定于墻體上的掛鉤上,如圖7-1(a)所示,以便于進行上一層作業;另一種形式是在四周現澆柱子外側每層預埋一個直徑20mm的鋼筋環,角柱則預埋兩個鋼筋環,外掛架子用塔吊提升后用鋼絲繩及卡環與預埋鋼筋環連接,如圖7-1(b)所示

(二)有托架外掛腳手架

搭設有托架外掛腳手架時,先在墻體外掛一個支承角托架,托架由型鋼焊接而成,其上設有掛鉤,用以套在預先安裝在結構柱子上的環箍,環箍由兩根12號槽鋼和兩根直徑30mm長桿螺栓組成,長度大于柱寬,堅固于柱上。架子用塔吊提升在三角鋼托架上就位固定,用鋼絲繩將架子上端與結構梁上預埋環拉好,并加設頂,以保證架子的側向穩定。
