單鏈條低速環鏈電動葫蘆參數及材料特性
新聞動態
您的位置： 網站首頁 » 新聞動態單鏈條低速環鏈電動葫蘆參數及材料特性
編輯：北京凌鷹
瀏覽：1057
添加時間：2023-07-21 09:02:45
?
單鏈條低速環鏈電動葫蘆因其結構緊湊、安裝拆卸方便、可正反循環提升等特點，近年來越來越受到歡迎。然而，由于單鏈條葫蘆只有1根鏈條承載重物，使得整個傳動系統的受載較大。一些生產單位要么技術實力欠缺，要么本著節約成本的原則直接采用多鏈葫蘆的零部件，或尺寸稍微加大，造成單鏈條葫蘆在試驗過程中齒輪軸斷裂和齒輪斷齒的情況，給安全使用帶來了極大隱患。

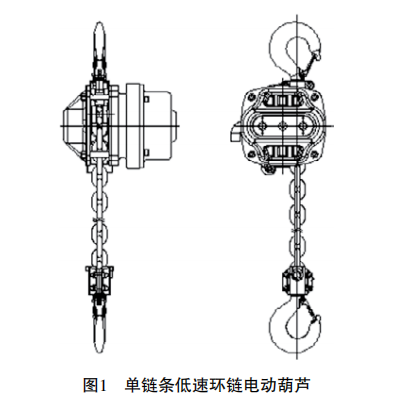

額定起重量Q=7.5t，試驗載荷1.25Q，起升速度V=120mm/min，起升高度H=6m；鏈條直徑13mm，節距p=30mm，每米鏈條重量增加3.9kg；電機YHHP500-6三相盤式電機，功率P=500W，轉速n=910r/min，制動力矩7.6N，行星速比48.6；片齒輪第一級傳動比33/5=6.6，第二級傳動比27/5=5.4；片齒輪齒數33，花鍵孔齒輪齒數27，五齒長軸及五齒短軸上齒數均為5。單鏈條低速環鏈電動葫蘆的整體結構如圖1所示。
片齒輪軸和花鍵孔齒輪均采用滲碳鋼20CrMnTi，齒面硬度HRC58-64，抗拉強度1100MPa，屈服點850MPa，彎曲疲勞極限525MPa，扭轉疲勞極限300MPa，許用靜應力440MPa，許用疲勞應力291～350MPa。片齒輪軸直徑：未改進前14mm，改進后18mm。
?
?
