環鏈電動葫蘆的主要結構組成包含了起升機構、運行機構、電氣裝置三大部分，下面我們針對這三大部分作出詳細的介紹：

1、起升機構 ??葫蘆的起升機構由起升電動機、減速機構、鏈條提升機構、上下吊鉤裝置和集鏈箱組成。

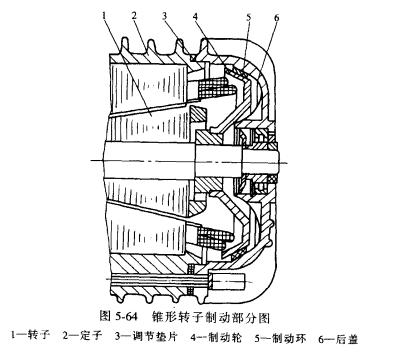

起升電動機采用電動機與制動器組成一體的罪行轉載制動電動機，體積小，制動可靠。當電動機接電時，磁拉力客服彈簧壓力使用罪行轉子產生軸向竄動，使裝設在電動機尾部的制動器脫開，電動機運轉，通過減速機構和鏈條提升機構來提升貨物。斷電后，在彈簧力的作用下，轉子返回，通過制動輪與后蓋錐形制動環剎緊而制動。制動力矩可以用調整墊片進行調節，操作容易，安全可靠（見圖5-64）。為了提高使用性能，滿足多方面的使用要求，在葫蘆主機上可以配用單速的錐形轉子制動電動機（NHH型）和具有2/8極兩個獨立繞組的雙速錐形轉子制動電動機（NHHM型）

?

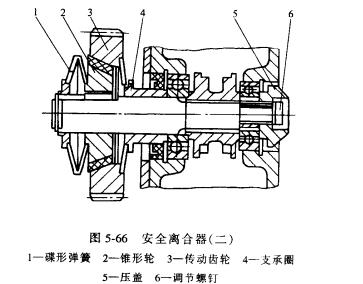

減速機構采用三級或二級外嚙合圓柱齒輪傳動，齒輪和齒輪軸均由高強度合金鋼制成，并經熱處理，強度高。耐磨性好，齒輪安裝在密閉的減速器內，潤滑良好。在減速機構的第二級傳動齒輪上裝有安全離合器，它由傳動齒輪、摩擦片、摩擦盤、蝶形彈簧、制成座和調節螺母組成（見圖5-65），或由鑲有罪行摩擦圈的錐形輪、車有錐形內孔的傳動齒輪、蝶形彈簧、支撐圈、壓蓋和調整螺釘組成（見圖5-66），調節調整螺母（或螺釘）可調整蝶形彈簧對策歡動齒輪摩擦面上的壓力，在允許的載荷狀況下正常運轉。當超載或出現卡鏈等現象時候，摩擦面打滑，對葫蘆起一定的保護作用，在吊鉤裝置提升至高位置和低位置，還能起到限位作用。

鏈條提升機構由起重鏈輪、鏈條和倒鏈裝置組成。鏈條是用合金鋼支撐，并經特殊處理

?

熱處理，高強度，使用壽命長。通過倒鏈裝置，鏈條和鏈輪的嚙合可靠，運轉平穩，被提升的鏈條可順利地貯存在集鏈箱內，這對要求防止污染和進行細微調整的場所是非常合適的。

本環鏈電動葫蘆的機體和電動機、幾座后蓋和吊鉤殼等用高強度的鋁合金制成，結構可靠，重量輕，散熱性好。

1、運行機構 ??本環鏈電動葫蘆有四種安裝方式，可滿足各種場所的使用要求。除固定懸掛安裝外，還可配手推小車式、手拉鏈輪小車式和電動運行式小車，可在固定的架空軌道上運行。手推小車機構簡單，使用簡單，尤為靈活，使用極為普遍。手拉鏈輪式小車具有停點準確的有點，在機件安全、砂箱合箱和熱處理車間使用效果良好。電動運行小車的驅動電動機亦為錐形轉子制動電動機，運行平穩、停車時滑動距離小，使用效率高。

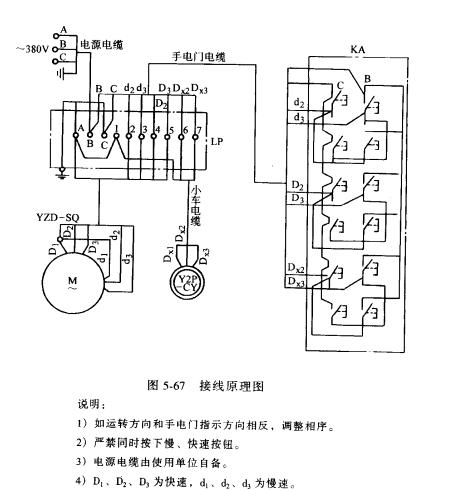

2、電氣裝置 ??由于店門直接控制電動機的正反轉、常速和慢速。手電門外殼采用密封結構，電氣絕緣性能良好。手電門共有6個按鈕；向下有慢速、常速兩個；向上有慢速、常速兩個；另外為控制電動小車運行時用。接線原理圖如圖5-67所示。
