技術領域

本實用新型涉及提升機技術領域，尤其涉及一種倒掛型環鏈電動提升機。

背景技術

目前，在建筑施工中外墻腳手架常采用附著式升降腳手架，該腳手架使用的多采 用正掛DHP型環鏈電動機進行整體提升。工作時，正掛環鏈電動提升機將腳手架提升到位后 停止工作，在下一次提升之前需要將設備吊運到建筑物的上一層懸掛到附墻支撐上，再進 行下一次的腳手架整體提升，而正掛環鏈電動提升機是通過人力或小型機械吊運到上一層 的。設備的吊運需要耗費大量的人力和物力，大大增加了生產成本也增加了施工現場的安 全隱患。正掛環鏈電動提升機在工作過程中尾鏈懸在作業空間中，容易跟腳手架架體發生 纏繞，容易發生故障和安全事故，且懸在作業空間中的尾鏈會有晃動，影響工作人員視線， 不利于流暢作業并且容易引發設備故障和事故。

實用新型內容

本實用新型的目的是提供一種倒掛型環鏈電動提升機，解決現有技術正掛環鏈電 動提升機尾鏈懸掛在空間中，易跟腳手架發生纏繞導致安全事故的問題。

為解決上述技術問題，本實用新型采用如下技術方案：

本實用新型一種倒掛型環鏈電動提升機，包括頂部固定裝置、上吊點連接件、懸掛 萬向軸、吊鉤、吊鏈和起重鏈輪，所述上吊點連接件通過頂部固定裝置連接在架體的吊架 上，上吊點連接件上設置有第一花鍵和第二花鍵，所述懸掛萬向軸的上端活動連接有第一 連接件，懸掛萬向軸的下端活動連接有第二連接件，所述起重鏈輪安裝在電機上并通過所 述電機驅動，所述吊鏈的一端固定連接在所述第一連接件的頂端，吊鏈另一端依次繞過所 述第一花鍵、所述第一連接件上的第一過渡鍵、所述第二花鍵、所述起重鏈輪、所述第二連 接件上的第二過渡鍵和所述吊鉤，所述吊鏈另一端固定連接在所述第二連接件的底端。

進一步的，所述頂部固定裝置包括螺桿、螺母、固定板和彈簧，所述螺桿的底端固 定連接在所述上吊點連接件上，螺桿向上貫穿所述吊架、固定板后連接有螺母，所述彈簧套 裝在所述螺桿上，且所述彈簧的兩端分別抵在所述吊架和所述固定板上。

再進一步的，所述上吊點連接件具體設置為凸字形結構，所述第一花鍵和第二花 鍵通過螺栓組件安裝在所述上吊點連接件上。

再進一步的，所述第一花鍵和第二花鍵對稱布置，且所述第一花鍵和第二花鍵均 設計為四齒花鍵。

再進一步的，所述懸掛萬向軸的中間設置有用于與墻體固定連接的腰形孔。

再進一步的，所述懸掛萬向軸的兩端通過兩根旋轉連接件分別與所述第一連接 件、所述第二連接件相連接，所述旋轉連接件的一端連接在旋轉固定件上，所述旋轉固定件 通過第一固定螺栓安裝在所述懸掛萬向軸的主體板上，位于上方的旋轉連接件連接在第二 固定螺栓上，位于下方的旋轉連接件連接在第三固定螺栓上。

再進一步的，所述旋轉連接件連接在所述旋轉固定件的一端可以繞旋轉連接件的 軸心360°自由旋轉。

再進一步的，所述第一過渡鍵通過螺栓組件連接在所述第一連接件上，所述第二 過渡鍵通過螺栓組件連接在所述第二連接件上。

再進一步的，所述第一過渡鍵和所述第二過渡鍵均設計為五齒花鍵。

與現有技術相比，本實用新型的有益技術效果：

本實用新型提升機，包括頂部固定裝置、上吊點連接件、懸掛萬向軸、吊鉤、吊鏈和 起重鏈輪，上吊點連接件通過頂部固定裝置連接在墻體的吊架上，吊鏈的一端固定連接在 第一連接件的頂端，吊鏈另一端依次繞過第一花鍵、第一過渡鍵、第二花鍵、起重鏈輪、第二 過渡鍵和吊鉤后固定連接在第二連接件的底端，形成自循環的閉合組裝，與現有技術相比 沒有尾鏈，消除了尾鏈懸在作業空間中容易纏繞、別鏈，易發生故障和安全事故的問題。此 外，該提升機在附著式升降腳手架提升完畢后下一次提升之前，可直接將其反向運行，將懸 掛萬向軸與上一層的附墻支撐連接并固定，即可進行下一次的提升，既省工省力又安全可 靠。本實用新型構思巧妙，設計科學合理，自循環的閉合組裝方式，消除了尾鏈產生的視覺 障礙及安全隱患，實際操作省時省工省力，安全可靠。

附圖說明

下面結合附圖說明對本實用新型作進一步說明。

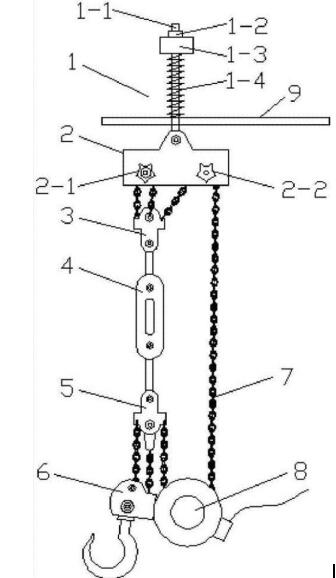

圖1為本實用新型倒掛型環鏈電動提升機示意圖；

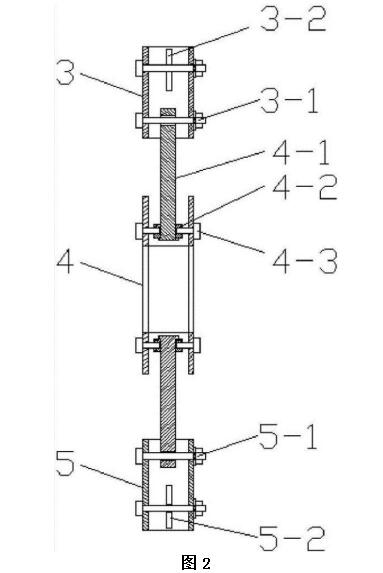

圖2為本實用新型懸掛萬向軸連接剖視圖；

附圖標記說明：1、頂部固定裝置；1-1、螺桿；1-2、螺母；1-3、固定板；1-4、彈簧；2、 上吊點連接件；2-1、第一花鍵；2-2、第二花鍵；3、第一連接件；3-1、第二固定螺栓；3-2、第一 過渡鍵；4、懸掛萬向軸；4-1、旋轉連接件；4-2、旋轉固定件；4-3、第一固定螺栓；5、第二連接 件；5-1、第三固定螺栓；5-2、第二過渡鍵；6、吊鉤；7、吊鏈；8、起重鏈輪；9、吊架。

具體實施方式

如圖1所示，一種倒掛型環鏈電動提升機，包括頂部固定裝置1、上吊點連接件2、懸 掛萬向軸4、吊鉤6、吊鏈7和起重鏈輪8，所述上吊點連接件2通過頂部固定裝置1連接在架體 的吊架9上，上吊點連接件2上設置有第一花鍵2-1和第二花鍵2-2，所述懸掛萬向軸4的上端 活動連接有第一連接件3，懸掛萬向軸4的下端活動連接有第二連接件5，所述起重鏈輪8安 裝在電機上并通過所述電機驅動，所述吊鏈7的一端固定連接在所述第一連接件3的頂端， 吊鏈7另一端依次繞過所述第一花鍵2-1、所述第一連接件3上的第一過渡鍵3-2、所述第二 花鍵2-2、所述起重鏈輪8、所述第二連接件5上的第二過渡鍵5-2和所述吊鉤6，所述吊鏈7另 一端固定連接在所述第二連接件5的底端上。

具體來說，所述頂部固定裝置1包括螺桿1-1、螺母1-2、固定板1-3和彈簧1-4，所述 螺桿1-1的底端固定連接在所述上吊點連接件2上，螺桿1-1向上貫穿所述吊架9、固定板1-3 后連接有螺母1-2，所述彈簧1-4套裝在所述螺桿1-1上，且所述彈簧1-4的兩端分別抵在所 述吊架9和所述固定板1-3上。彈簧1-4的設置用于拉緊底部的整體吊裝機構，防止吊鏈纏繞 在其中鏈輪上。

所述上吊點連接件2具體設置為凸字形結構，所述第一花鍵2-1和第二花鍵2-2通 過螺栓組件安裝在所述上吊點連接件2上。所述第一花鍵2-1和第二花鍵2-2對稱布置，且所 述第一花鍵2-1和第二花鍵2-2均設計為四齒花鍵。

所述懸掛萬向軸4的中間設置有用于與墻體固定連接的腰形孔。工作時，一般通過 螺栓貫穿所述腰形孔后固定連接在附墻支撐上。

所述懸掛萬向軸4的兩端通過兩根旋轉連接件4-1分別與所述第一連接件3、所述 第二連接件5相連接，所述旋轉連接件4-1的一端連接在旋轉固定件4-2上，所述旋轉固定件 4-2通過第一固定螺栓4-3安裝在所述懸掛萬向軸4的主體板上，位于上方的旋轉連接件4-1 連接在第二固定螺栓3-1上，位于下方的旋轉連接件4-1連接在第三固定螺栓5-1上。所述旋 轉連接件4-1連接在所述旋轉固定件4-2的一端可以繞旋轉連接件4-1的軸心360°自由旋 轉。

所述第一過渡鍵3-2通過螺栓組件連接在所述第一連接件3上，所述第二過渡鍵5- 2通過螺栓組件連接在所述第二連接件5上。所述第一過渡鍵3-2和所述第二過渡鍵5-2均設 計為五齒花鍵。

本實用新型的工作過程如下：

首先，將該電動提升機組裝完整，起重鏈輪8安裝在電機上，電機上連接電線插頭， 將吊鏈7的一端固定連接在第一連接件3的頂端，吊鏈7另一端依次繞過第一花鍵2-1、第一 連接件3上的第一過渡鍵3-2、第二花鍵2-2、起重鏈輪8、第二連接件5上的第二過渡鍵5-2和 吊鉤6，然后將吊鏈7的另一端固定連接在第二連接件5的底端，形成一個閉合回路實現自循 環；最后，上吊點連接件2的頂部通過螺栓與頂部固定裝置1的螺桿1-1固定連接，螺桿1-1向 上依次貫穿吊架9的通孔、彈簧1-4和固定板1-3后頂部安裝上螺母1-2旋緊連接固定，其中 吊架9已固定連接在架體上；同時，螺栓穿過懸掛萬向軸4中間的腰形孔后將其固定連接在 附墻支撐上。本實用新型的吊鏈結構沒有了尾鏈，消除了尾鏈懸在作業空間中容易纏繞、別 鏈，易發生故障和安全事故的問題。

工作時，首先將吊鉤6與附著式升降腳手架架體掛接好，懸掛萬向軸4通過中間腰 形孔與墻體上的附墻支撐連接，上吊點連接件2通過頂部固定裝置1連接在腳手架的吊架 上，然后將電機上連接電線插頭與電源連通。架體提升到位后，電機反向運行，懸掛萬向軸4 與墻體上的附墻支撐脫離，將懸掛萬向軸4運行到上一層的附墻支撐并與之連接，準備下一 次提升，依次循環進行，以順利實現架體的提升作業。該操作過程中，僅需要1-2個人進行簡 單的扶持定位即可完成，而現有技術的正掛環鏈電動提升機需要通過3-4個人或增加其他 小型機械將架體吊運到上一層，本實用新型操作更加方便，節省了操作人員，簡化了操作難 度。

以上所述的實施例僅是對本實用新型的優選方式進行描述，并非對本實用新型的 范圍進行限定，在不脫離本實用新型設計精神的前提下，本領域普通技術人員對本實用新 型的技術方案做出的各種變形和改進，均應落入本實用新型權利要求書確定的保護范圍 內。

?

?
