您的位置： 網站首頁 » 新聞動態介紹一種整體下降貝雷架、型鋼平臺的群吊葫蘆裝置
近年來，隨著城市老商業區改造，越來越多的深基坑工程出現在周邊環境復雜的 繁華地段，導致基坑施工常常受到外界因素影響，如周邊高層基礎、地鐵等，為保證施工過 程中周邊建筑物、構造物的穩定，以及受場地的限制，逆作法被廣泛應用于工程支護形式當 中，然而利用中心島式結構樓板對撐傳力體系，逆作陡坡反壓留土區局部地下室結構，在施 工中不常見。
陡坡逆作時，受支模架超高等影響，常規架體難以滿足支撐要求，利用格構柱搭設 貝雷架、型鋼平臺，在平臺上部搭設支模架，可以避免逆作結構位于陡坡部位，超高空作業 等安全隱患。但是逆作結構完成后，如何在陡坡部位，結構下部，高空拆除貝雷架、型鋼重型 構件，是方案實施的難點。
實用新型內容
本實用新型為解決上述技術問題提供一種整體下降貝雷架、型鋼平臺的群吊葫蘆 裝置，采用搭設貝雷架、型鋼平臺輔助措施，在超高、陡坡部位，利用群吊葫蘆整體下降，滑 輪導軌分散拆除貝雷架、型鋼平臺。
本實用新型為解決公知技術中存在的技術問題所采取的技術方案是：
一種整體下降貝雷架、型鋼平臺的群吊葫蘆裝置，包括：橫梁、支架組件，支架組件 設置在橫梁的兩側，橫梁上安裝有手拉葫蘆，通過手拉葫蘆鋼索固定待起吊構件。
進一步的，所述支架組件包括第一支撐桿、第二支撐桿，所述支架組件底端設置墊 板，所述第一支撐桿垂直設置，第二支撐桿與第一支撐桿形成有一夾角。
進一步的，所述支架組件還包括橫桿，所述橫桿橫向固設于第一支撐桿與第二支 撐桿的之間，使支撐架更穩定。
進一步的，所述橫桿與第一支撐桿、第二支撐桿連接的位置臨近所述支撐桿的底 端。
進一步的，所述支架組件包括第一支撐桿、第二支撐桿和第三支撐桿，所述支架組 件底端設置墊板，所述第一支撐桿垂直設置，第二支撐桿、第三支撐桿對稱設置于第一支撐 桿兩側并與第一支撐桿形成有一夾角。
進一步的，所述支架組件還包括垂直設置橫梁中間位置處的立柱。
有益效果：超高、陡坡反壓土區逆作結構時，貝雷架、型鋼平臺作為一種輔助施工 平臺，適用于復雜工況下逆作結構施工，通過群吊葫蘆整體下降，滑輪導軌分散運輸，解決 了超高、陡坡、結構下部暗拆的難點，降低陡坡部位結構內高空暗拆的施工難度和安全風 險，又減少了大量的人工。
附圖說明

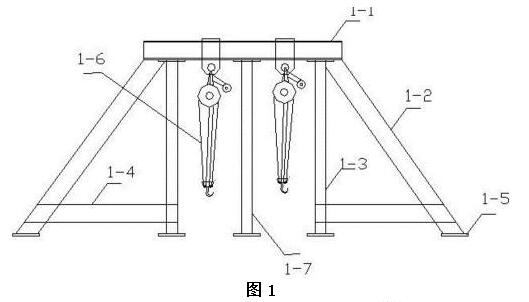

圖1是本實用新型實施例一結構示意圖；

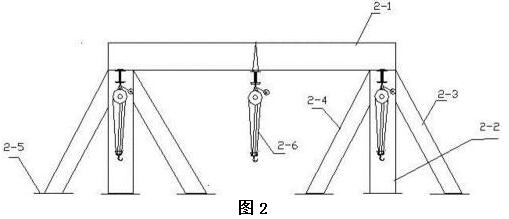

圖2是本實用新型實施例二結構示意圖；
具體實施方式
下面結合附圖說明對本實用新型做詳細說明：
實施例一
一種整體下降貝雷架、型鋼平臺的群吊葫蘆裝置，包括：橫梁1-1、支架組件，支架 組件設置在橫梁的兩側，橫梁上安裝有手拉葫蘆1-6，通過手拉葫蘆鋼索固定待起吊構件。
進一步的，所述支架組件包括第一支撐桿1-2、第二支撐桿1-3，所述支架組件底端 設置墊板1-5，所述第一支撐桿垂直設置，第二支撐桿與第一支撐桿形成有一夾角。
進一步的，所述支架組件還包括橫桿1-4，所述橫桿橫向固設于第一支撐桿1-2與 第二支撐桿1-3的之間，使支撐架更穩定。
進一步的，所述橫桿與第一支撐桿、第二支撐桿連接的位置臨近所述支撐桿的底 端。
進一步的，所述支架組件還包括垂直設置橫梁中間位置處的立柱1-7。
裝置架體的連接均采用Q235B級H型鋼焊接固定。
實施例二
當?shù)觞c受力大于10T時，可在裝置架體之間搭設橫梁，增加吊點，減少單個吊點的 承重，如采用本實用新型的實施例二裝置，如圖2所示，本實施例二的整體下降貝雷架、型鋼 平臺的群吊葫蘆裝置，包括：橫梁2-1；橫梁2-1上安裝有手拉葫蘆2-6，通過手拉葫蘆2-6鋼 索固定待起吊構件。
進一步的，所述支架組件包括第一支撐桿2-2、第二支撐桿2-3和第三支撐桿2-4， 所述支架組件底端設置墊板2-5，所述第一支撐桿2-2垂直設置，第二支撐桿2-3、第三支撐 桿2-4對稱設置于第一支撐桿兩側并與第一支撐桿形成有一夾角。
裝置架體的連接均采用Q235B級H型鋼焊接固定。
此裝置中吊點必須滿足吊重要求，且每跨貝雷架的吊點不得少于3個，便于隨時調 節平衡，避免單個吊點下降過快，造成整個平臺傾斜。
實際施工時，根據格構柱、牛腿的分布情況，確定吊裝單元，根據吊裝單元內荷載 分布情況，確定吊點，通過驗算整體下降的荷載，選定最佳的群吊方案，確保每個吊點的受 力均小于10T。
?
?
