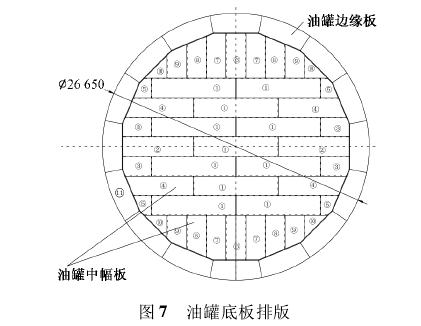

焊罐電動葫蘆用于大型油罐的焊接工作，焊接工作開始前需要組裝焊接罐壁板。要依據罐底排版圖，對罐底邊緣板及中福板進行劃分并加工料板，按順序編號好。在基礎上劃出各底板的位置線，罐底鋪設前應對罐壁板進行噴砂和刷涂瀝青漆，然后進行罐底鋪設。先把邊緣板按設計圖鋪設，中腹板從中心向四周逐張進行鋪設，如下圖所示。

?

?

?

罐底鋪設完畢，先通過點焊對邊緣板進行固定，再開始手工電弧焊，焊接嚴格按焊接工藝的規定進行。首先焊接邊緣板，邊緣板的焊接應先從外側往里焊接300mm。邊緣板剩余焊縫以及中幅板與邊緣板連接的焊縫，應在罐壁施工完畢，罐底與罐壁大角縫施焊結束后，再進行焊接。焊接時應先焊邊緣板對接縫，然后焊收縮縫，收縮縫的焊接應先焊邊緣板對接縫，然后焊收縮縫，收縮縫的焊接應由數對焊工均布，沿同一方向分段跳焊或退焊，以減少應力集中。底板安裝好后，由于油罐筒體安裝時采用倒裝法，考慮到人員方便進出油罐且通風性好，采用26個管墩子和26個鋼板支架均布于油罐底板圓周作為水平支座，與底板點焊接好。墩子上有定位擋板，結合鋼板支座U形叉口，以便定位油罐壁板內徑及壁板組對。
