環鏈電動葫蘆是一種輕小型起重設備,廣泛應用于工礦企業、鐵道、碼頭、倉庫以及特殊加工工況等場所下的起重和搬運工作。為了保證它的加工質量,需要對它進行全面檢驗。也就是我們今天所說道的檢驗環鏈電動葫蘆負載性能的液壓測試臺。

為了合理地檢驗環鏈電動葫蘆的負載性能,即對環鏈電動葫蘆進行加載實驗和限載點測試,液壓測試臺應具有以下主要功能：

(1)能進行115倍額定起重量的加載實驗；

(2)能進行1135~116倍額定載荷的限載實驗并找出限載點；

(3)每次加載或限載測試過程中,載荷值的波動應控制在215%以內；

(4)為了準確地測試出限載點,液壓缸活塞桿的行程應不小于1 m。

液壓測試臺的工作原理：

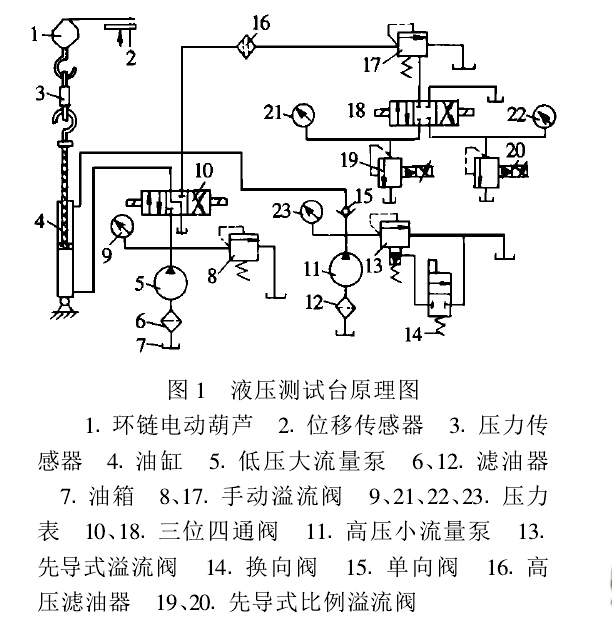

根據環鏈電動葫蘆加載和限載點實驗的測試要求,該液壓測試臺的原理如圖1所示。液壓測試臺進行加載和限載實驗時,三位四通閥10處于中位;高壓小流量泵11工作,手動溢流閥17調整到起始?jí)毫?根據兩個不同系列的產品選擇三位四通閥18的選通位。在檢測小噸位系列的環鏈電動葫蘆時,閥17的壓力油流過額定壓力較小的先導式比例溢流閥19;在檢測大噸位系列的環鏈電動葫蘆時,壓力油則流過額定壓力較大的先導式比例溢流閥20;

這樣,先導式比例溢流閥19和20的調節范圍就能根據不同檔次的載荷而被充分利用。由于閥19和20的壓力范圍與電磁鐵的電流成比例且連續可調，限載實驗屬于動力加載,液壓測試臺在環鏈電動葫蘆提升時從額定載荷逐步加載到環鏈電動葫蘆內限載器打滑、位移傳感器2輸出為一定值時,讀出壓力傳感器3的讀數,即為被檢環鏈電動葫蘆的限載點。該液壓測試臺的限載測試可達額定載荷的118倍。

本液壓測試臺是為環鏈電動葫蘆的出廠檢驗而設計的一種實用型的液壓測試臺,通過幾年的使用證明:本液壓測試臺的設計合理,結構可靠,價格適宜,實用性好,它不僅能滿足于環鏈電動葫蘆的負載測試,而且還能擴展到一般的手動、電動葫蘆以及類似的輕小型起重機械的檢測實驗中。
