環鏈電動葫蘆的中央配置有韌性高的鋼板支架,用于支持卷揚裝置。右邊是電動機,左邊是齒輪裝置和制動裝置。為了提高維修性能,電源和手電門電纜為擂座式。起升限位是讓限位開關斷路強制進行的。主支架由非焊接結構的整體鋼板構成,具有外形小、重量輕、生產率高的特點。下面概述主要部分。

(1)環形鏈條

鏈條在鏈輪上高速嚙合,并用于附加有動負荷的頻繁作業,其拉伸強度、疲勞強度、韌性及耐磨性是很重要的。因此,鏈條所用材料既使淬火(表面硬化)也要保持韌性,并且要研制適合于成形性、焊接性、省資源的合金鋼。另外,為了確保鏈條的均衡質量,加工過程必需自動化,并對鏈條進行負載試驗。

(2)制動器

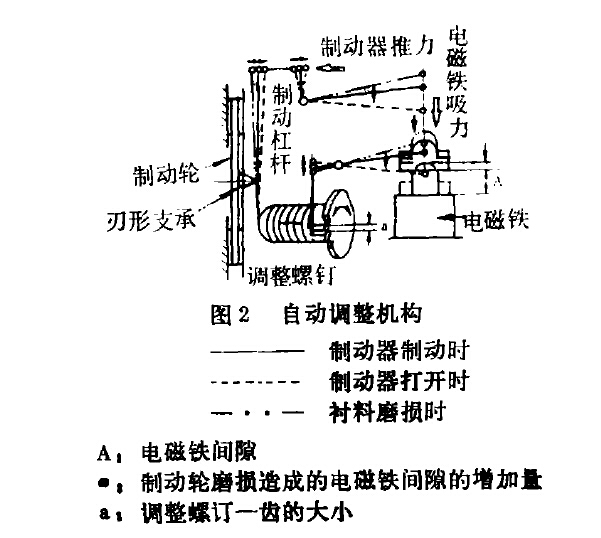

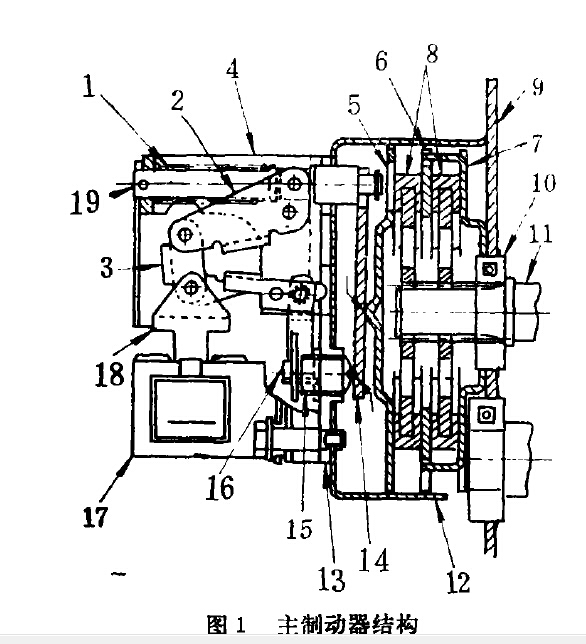

為了適應高速、頻繁作業,高速型環鏈電動葫蘆采用雙重制動方式,即具有自動調整的主制動器和裝在電動機內的輔助制動器。主制動器是電源切斷時動作的制動方式(圖1)。當與電動機同時給電磁鐵通電時，可動鐵心被吸引，制動面松開。制動時斷電，依靠彈簧力推壓制動輪產生制動力。由于制動器隨著制動次數和吸收能量而磨損，制動力逐漸減小，滑移增加，電磁鐵行程增加，因此需要定期調整。而這種制動器能自動進行調整，即制動輪的磨損所造成的電磁鐵的增加，可由調整杠桿跟蹤(或稱隨動)。如果行程過大，可使調整螺釘回轉，恢復到原來的正常狀態(圖2)。萬一主制動器失效時，輔助制動器不會使載荷加速落下，而以等速下降。這是應用了一種離心式制動器,是在沒有異常下降就不動作的小型、省能式的安全制動器。

(3)電氣回路

控制回路的手動按鈕,設計成24伏的低壓，為防滴(防水、油)盒式，以保證安全。另外在使用三相電源時，如果電源配線順序有誤，起升限位開關不能動作，所以加了防止反向的裝置。原理是利用移相回路檢測正、反向，反向時是利用繼電器將控制回路切斷的方式。
